1 认识Wasm

1.1 什么是 Wasm

Wasm 可以理解为是一种轻量级的编码格式，它可以由多种语言编写的程序编译而来。最初 Wasm 是用于 Web 浏览器中，为了解决前端 JS 性能不足而发明的，但是在后面逐渐扩展到了后端以及云原生等多个领域。Wasm 有以下特点：

  • 高效性能：提供了接近机器码的性能。
  • 跨平台：Wasm 是一种与平台无关的格式，可以在任何支持它的平台上运行，包括浏览器和服务器。
  • 安全性：Wasm 在一个内存安全的沙箱环境中运行，这意味着它可以安全地执行不受信任的代码，而不会访问或修改主机系统的其他部分。
  • 可移植性：Wasm 模块可以被编译成 WebAssembly 二进制文件，这些文件可以被传输和加载到支持 Wasm 的任何环境中。
  • 多语言支持：Wasm 支持多种编程语言，开发者可以使用 C、C++、Rust、Go 等多种语言编写代码，然后编译成 Wasm 格式。

1.2 Wasm VM

在 Envoy 中，VM 通常在每个线程中创建并相互隔离。因此 Wasm 程序将复制到 Envoy 所创建的线程里，并在这些虚拟机上加载并执行。插件提供了一种灵活的方式来扩展和自定义 Envoy 的行为。Proxy-Wasm 规范允许在每个 VM 中配置多个插件。因此一个 VM 可以被多个插件共同使用。Envoy 中有三种类型插件：Http Filter、Network Filter  和  Wasm Service。

  • Http Filter  是一种处理 Http 协议的插件，例如操作 Http 请求头、正文等。
  • Network Filter  是一种处理 Tcp 协议的插件，例如操作 Tcp 数据帧、连接建立等。
  • Wasm Service  是在单例 VM 中运行的插件类型（即在 Envoy 主线程中只有一个实例）。它主要用于执行与  Network Filter  或  Http Filter  并行的一些额外工作，如聚合指标、日志等。这样的单例 VM 本身也被称为  Wasm Service。其架构如下：


Proxy-Wasm Go SDK 封装了 Proxy-Wasm ABI 规范细节，降低了开发 Wasm 插件的门槛

1.3 Contexts

上下文（Contexts） 是 Proxy-Wasm Go SDK 中的接口集合，它们在  types  包中定义。有四种类型的上下文：VMContext、PluginContext、TcpContext 和 HttpContext。它们的关系如下图：

1
2
3
4
5
6
7
8
9
10
11
12
13
                    Wasm Virtual Machine
                      (.vm_config.code)
┌────────────────────────────────────────────────────────────────┐
│  Your program (.vm_config.code)                TcpContext      │
│          │                                  ╱ (Tcp stream)     │
│          │ 1: 1                            ╱                   │
│          │         1: N                   ╱ 1: N               │
│      VMContext  ──────────  PluginContext                      │
│                                (Plugin)   ╲ 1: N               │
│                                            ╲                   │
│                                             ╲  HttpContext     │
│                                               (Http stream)    │
└────────────────────────────────────────────────────────────────┘
  1. VMContext 对应于每个 .vm_config.code，每个 VM 中只存在一个 VMContext。
  2. VMContext 是 PluginContexts 的父上下文，负责创建 PluginContext。
  3. PluginContext 对应于一个 Plugin 实例。一个 PluginContext 对应于 Http Filter、Network Filter、Wasm Service 的 configuration 字段配置。
  4. PluginContext 是 TcpContext 和 HttpContext 的父上下文，并且负责给处理 Http 流的 Http Filter 或 处理 Tcp 流的 Network Filter 创建上下文。
  5. TcpContext 负责处理每个 Tcp 流。
  6. HttpContext 负责处理每个 Http 流。

自定义插件要实现  VMContext  和  PluginContext。同时  Http Filter  或  Network Filter，要分别实现  HttpContext  或  TcpContext。

1.4 Hostcall API

Hostcall API 是指在 Wasm 模块内调用 Envoy 提供的功能。这些功能通常用于获取外部数据或与 Envoy 交互。在开发 Wasm 插件时，需要访问网络请求的元数据、修改请求或响应头、记录日志等，这些都可以通过 Hostcall API 来实现。

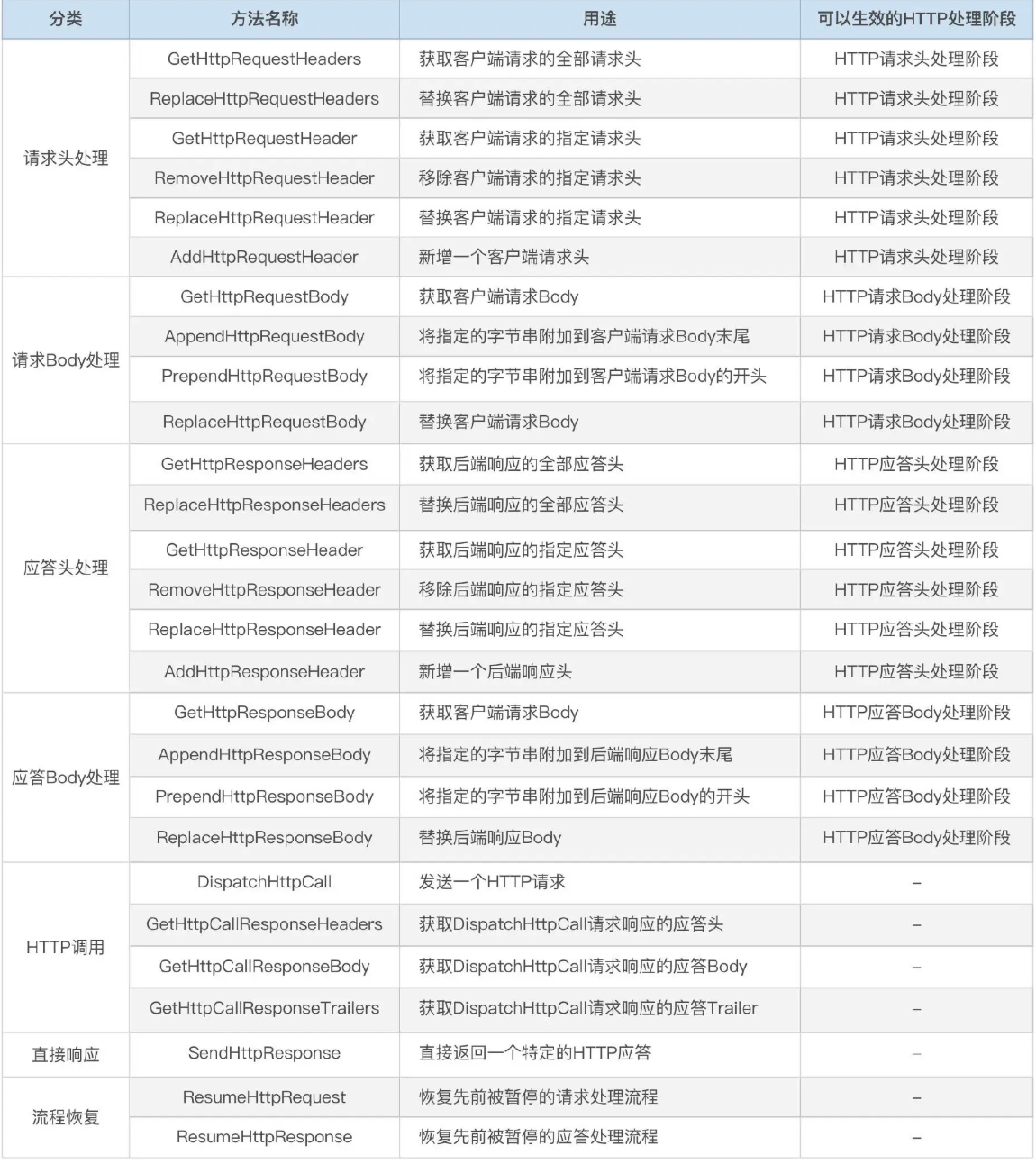

Hostcall API 在 proxywasm 包的  hostcall.go  中定义。Hostcall API 包括配置和初始化、定时器设置、上下文管理、插件完成、共享队列管理、Redis 操作、Http 调用、TCP 流操作、HTTP 请求 / 响应头和体操作、共享数据操作、日志操作、属性和元数据操作、指标操作。

1.5 插件调用入口 Entrypoint

当 Envoy 创建 VM 时，在虚拟机内部创建  VMContext  之前，它会在启动阶段调用插件程序的  main  函数。所以必须在  main  函数中传递插件自定义的  VMContext  实现。proxywasm  包的  SetVMContext  函数是入口点。main  函数如下：

1
2
3
4
5
6
7
8
9
func main() {
  proxywasm.SetVMContext(&myVMContext{})
}

type myVMContext struct { .... }

var _ types.VMContext = &myVMContext{}

// Implementations follow...

1.5 跨虚拟机通信

Envoy 中的跨虚拟机通信（Cross-VM communications）允许不同线程在运行 的 Wasm 虚拟机（VMs）之间进行数据交换和通信。这在需要在多个 VMs 之间聚合数据、统计信息或缓存数据等场景中非常有用。跨虚拟机通信主要有两种方式：

  • 共享数据（Shared Data）：
    • 共享数据是一种在所有 VMs 之间共享的键值存储，可以用于存储和检索简单的数据项。
    • 它适用于存储小的、不经常变化的数据，例如配置参数或统计信息。
  • 共享队列（Shared Queue）：
    • 共享队列允许 VMs 之间进行更复杂的数据交换，支持发送和接收更丰富的数据结构。
    • 队列可以用于实现任务调度、异步消息传递等模式。

1.5.1 共享数据（Shared Data）

如果想要在所有 Wasm 虚拟机（VMs）运行的多个工作线程间拥有全局请求计数器，或者想要缓存一些应被所有 Wasm VMs 使用的数据，那么共享数据（Shared Data）或等效的共享键值存储（Shared KVS）就会发挥作用。共享数据本质上是一个跨所有 VMs 共享的键值存储（即跨 VM 或跨线程）。
共享数据 KVS 是根据 vm_config 中指定的创建的。可以在所有 Wasm VMs 之间共享一个键值存储，而它们不必具有相同的二进制文件  vm_config.code，唯一的要求是具有相同的 vm_id。

在上图中，可以看到即使它们具有不同的二进制文件（ hello.wasm 和 bye.wasm ），“vm_id=foo”的 VMs 也共享相同的共享数据存储。hostcall.go 中定义共享数据相关的 API 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// GetSharedData 用于检索给定 "key" 的值。
// 返回的 "cas" 应用于 SetSharedData 以实现该键的线程安全更新。
func GetSharedData(key string) (value []byte, cas uint32, err error)

// SetSharedData 用于在共享数据存储中设置键值对。
// 共享数据存储按主机中的 "vm_config.vm_id" 定义。
//
// 当给定的 CAS 值与当前值不匹配时，将返回 ErrorStatusCasMismatch。
// 这表明其他 Wasm VM 已经成功设置相同键的值，并且该键的当前 CAS 已递增。
// 建议在遇到此错误时实现重试逻辑。
//
// 将 cas 设置为 0 将永远不会返回 ErrorStatusCasMismatch 并且总是成功的，
// 但这并不是线程安全的，即可能在您调用此函数时另一个 VM 已经设置了该值，
// 看到的值与存储时的值已经不同。
func SetSharedData(key string, value []byte, cas uint32) error

共享数据 API 是其线程安全性和跨 VM 安全性，这通过“cas”（Compare-And-Swap）值来实现。

1.5.2 共享队列（Shared Queue）

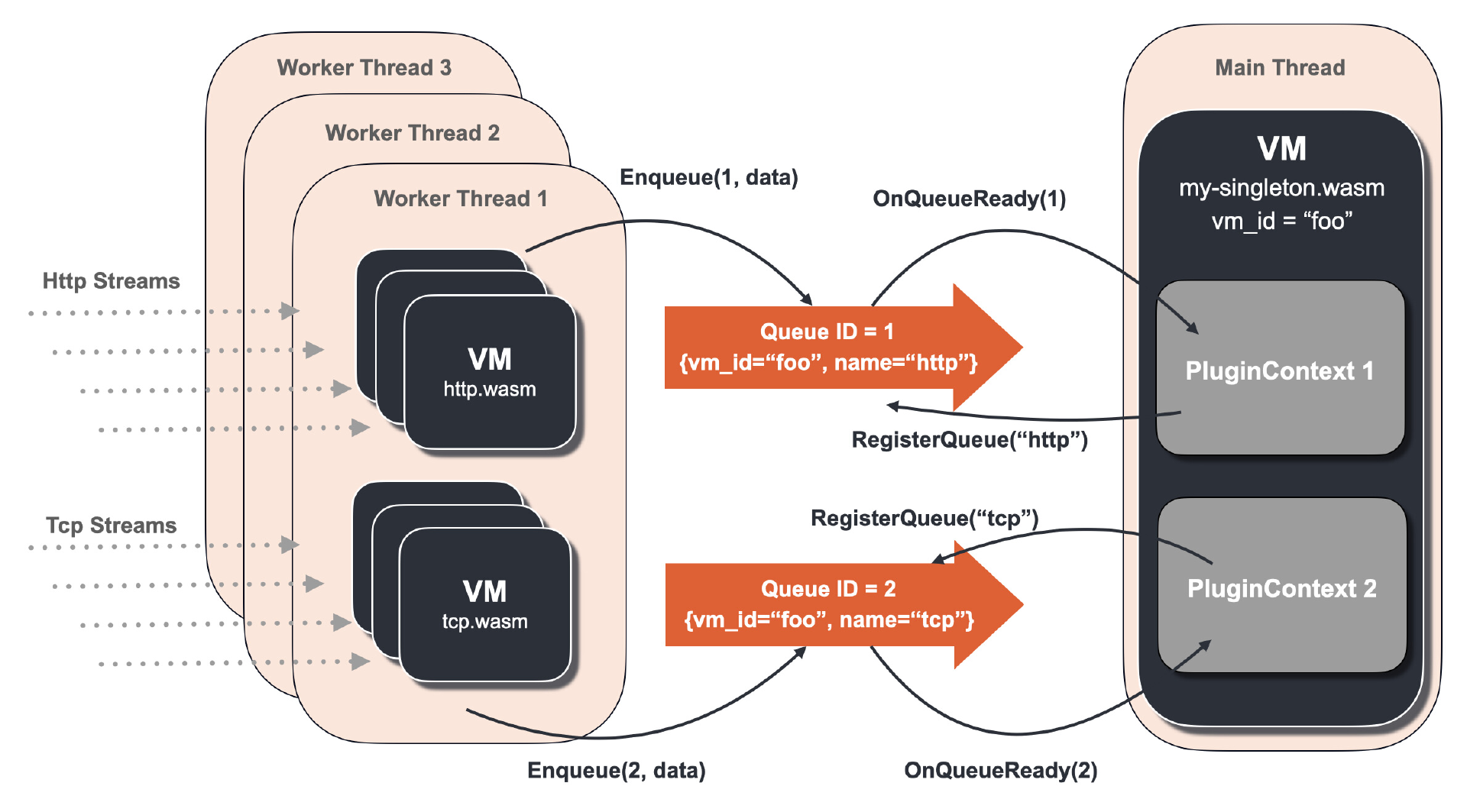

如果要在请求 / 响应处理的同时跨所有 Wasm VMs 聚合指标，或者将一些跨 VM 聚合的信息推送到远程服务器，可以通过  Shared Queue  来实现。
Shared Queue  是为  vm_id  和队列名称的组合创建的 FIFO（先进先出）队列。并为该组合（vm_id，名称）分配了一个唯一的  queue id，该 ID 用于入队 / 出队操作。
“入队”和“出队”等操作具有线程安全性和跨 VM 安全性。在 hostcall.go 中与  Shared Queue  相关 API 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// DequeueSharedQueue 从给定 queueID 的共享队列中出队数据。
// 要获取目标队列的 queue id，请先使用 "ResolveSharedQueue"。
func DequeueSharedQueue(queueID uint32) ([]byte, error)

// RegisterSharedQueue 在此插件上下文中注册共享队列。
// "注册" 意味着每当该 queueID 上有新数据入队时，将对此插件上下文调用 OnQueueReady。
// 仅适用于 types.PluginContext。返回的 queueID 可用于 Enqueue/DequeueSharedQueue。
// 请注意 "name" 必须在所有共享相同 "vm_id" 的 Wasm VMs 中是唯一的。使用 "vm_id" 来分隔共享队列的命名空间。
//
// 只有在调用 RegisterSharedQueue 之后，ResolveSharedQueue("此 vm_id", "名称") 才能成功
// 通过其他 VMs 检索 queueID。
func RegisterSharedQueue(name string) (queueID uint32, err error)

// EnqueueSharedQueue 将数据入队到给定 queueID 的共享队列。
// 要获取目标队列的 queue id，请先使用 "ResolveSharedQueue"。
func EnqueueSharedQueue(queueID uint32, data []byte) error

// ResolveSharedQueue 获取给定 vmID 和队列名称的 queueID。
// 返回的 queueID 可用于 Enqueue/DequeueSharedQueue。
func ResolveSharedQueue(vmID, queueName string) (queueID uint32, err error)

RegisterSharedQueue  和  DequeueSharedQueue  由队列的“消费者”使用，而  ResolveSharedQueue  和  EnqueueSharedQueue  是为队列“生产者”准备的。请注意：

  • RegisterSharedQueue 用于为调用者的 name 和 vm_id 创建共享队列。使用一个队列，那么必须先由一个 VM 调用这个函数。这可以由 PluginContext 调用，因此可以认为“消费者” = PluginContexts。
  • ResolveSharedQueue 用于获取 name 和 vm_id 的 queue id。这是为“生产者”准备的。

这两个调用都返回一个队列 ID，该 ID 用于 DequeueSharedQueue 和 EnqueueSharedQueue。同时当队列中入队新数据时消费者 PluginContext 中有 OnQueueReady(queueID uint32) 接口会收到通知。还强烈建议由 Envoy 的主线程上的单例 Wasm Service 创建共享队列。否则 OnQueueReady 将在工作线程上调用，这会阻塞它们处理 Http 或 Tcp 流。

2 Wasm 编程基础

2.1 Higress Wasm

原生的基于 proxy-wasm-go-sdk 的 Wasm 插件开发比较繁琐，因此 Higress 在这之上封装了一层，从而简化插件开发并且可以增强原生 sdk 的功能。打开 Higress Wasm 的代码，可以看到文件结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
tree
.
├── matcher
│   ├── rule_matcher.go
│   ├── rule_matcher_test.go
│   └── utils.go
└── wrapper
    ├── cluster_wrapper.go
    ├── cluster_wrapper_test.go
    ├── http_wrapper.go
    ├── log_wrapper.go
    ├── plugin_wrapper.go
    ├── redis_wrapper.go
    └── request_wrapper.go
    └── response_wrapper.go

Higress 插件 Go SDK 主要增强功能包括：

  • matcher 包提供全局、路由、域名级别配置的解析功能。
  • wrapper 包下 log_wrapper.go 封装和简化插件日志的输出功能。
  • wrapper 包下 cluster_wrapper.go、redis_wrapper.go、http_wrapper.go 封装 Http 和 Redis Host Function Call。
  • wrapper 包下 plugin_wrapper.go 封装 proxy-wasm-go-sdk 的 VMContext、PluginContext、HttpContext、插件配置解析功能。
  • wrapper 包下 request_wrapper.go、response_wrapper.go 提供关于请求和响应公共方法。

2.1.1 Higress Wasm Go SDK 上下文

在原生 Wasm 中，存在 VMContext、PluginContext、HttpContext 3 个上下文结构体，在 Higress 中对这三个结构体进行了封装，支持了泛型。封装后的结构体名字为 CommonVmCtx、CommonPluginCtx、CommonHttpCtx。
CommonVmCtx 继承了 DefaultVMContext ，并在此基础上扩充了一些通用的工具方法，例如日志工具、解析函数、HTTP 通信的各个阶段的钩子函数等，其结构体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
type CommonVmCtx[PluginConfig any] struct {
    // proxy-wasm-go-sdk DefaultVMContext 默认实现
    types.DefaultVMContext
    // 插件名称
    pluginName                  string
    // 插件日志工具
    log                         Log
    hasCustomConfig             bool
    // 插件配置解析函数
    parseConfig                 ParseConfigFunc[PluginConfig]
    // 插件路由、域名、服务级别配置解析函数
    parseRuleConfig             ParseRuleConfigFunc[PluginConfig]
    // 以下是自定义插件回调钩子函数
    onHttpRequestHeaders        onHttpHeadersFunc[PluginConfig]
    onHttpRequestBody           onHttpBodyFunc[PluginConfig]
    onHttpStreamingRequestBody  onHttpStreamingBodyFunc[PluginConfig]
    onHttpResponseHeaders       onHttpHeadersFunc[PluginConfig]
    onHttpResponseBody          onHttpBodyFunc[PluginConfig]
    onHttpStreamingResponseBody onHttpStreamingBodyFunc[PluginConfig]
    onHttpStreamDone            onHttpStreamDoneFunc[PluginConfig]
}

CommonPluginCtx 则是在 DefaultPluginContext 的基础上提供了更加方便的配置管理等。其结构体如下：

1
2
3
4
5
6
7
8
9
10
type CommonPluginCtx[PluginConfig any] struct {
    // proxy-wasm-go-sdk DefaultPluginContext 默认实现
    types.DefaultPluginContext
    // 解析后保存路由、域名、服务级别配置和全局插件配置
    matcher.RuleMatcher[PluginConfig]
    // 引用 CommonVmCtx
    vm          *CommonVmCtx[PluginConfig]
    // tickFunc 数组
    onTickFuncs []TickFuncEntry
}

2.1.2 启动入口和 VM 上下文（CommonVmCtx）

CommonVmCtx 的钩子函数在插件中的启动入口如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
func main() {
  wrapper.SetCtx(
    // 插件名称
    "hello-world",
    // 设置自定义函数解析插件配置，这个方法适合插件全局配置和路由、域名、服务级别配置内容规则是一样
    wrapper.ParseConfigBy(parseConfig),
    // 设置自定义函数解析插件全局配置和路由、域名、服务级别配置，这个方法适合插件全局配置和路由、域名、服务级别配置内容规则不一样
    wrapper.ParseOverrideConfigBy(parseConfig, parseRuleConfig)
    // 设置自定义函数处理请求头
    wrapper.ProcessRequestHeadersBy(onHttpRequestHeaders),
    // 设置自定义函数处理请求体
    wrapper.ProcessRequestBodyBy(onHttpRequestBody),
    // 设置自定义函数处理响应头
    wrapper.ProcessResponseHeadersBy(onHttpResponseHeaders),
    // 设置自定义函数处理响应体
    wrapper.ProcessResponseBodyBy(onHttpResponseBody),
    // 设置自定义函数处理流式请求体
    wrapper.ProcessStreamingRequestBodyBy(onHttpStreamingRequestBody),
    // 设置自定义函数处理流式响应体
    wrapper.ProcessStreamingResponseBodyBy(onHttpStreamingResponseBody),
    // 设置自定义函数处理流式请求完成
    wrappper.ProcessStreamDoneBy(onHttpStreamDone)
  )
}

在实际编写插件时，这些不是全必选的，需要根据自己的实际业务来确定需要选哪个钩子。例如，我想拦截 HTTP 请求的 Body，之后针对 Body 的内容做一些操作，就需要通过 wrapper.SetCtx 来设置 wrapper.ProcessRequestBodyBy(onHttpRequestBody)。

wrapper.SetCtx 的底层实际上就是调用的 Wasm 原生的接口，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
func SetCtx[PluginConfig any](pluginName string, setFuncs ...SetPluginFunc[PluginConfig]) {
  // 调用 proxywasm.SetVMContext 设置 VMContext
  proxywasm.SetVMContext(NewCommonVmCtx(pluginName, setFuncs...))
}


func NewCommonVmCtx[PluginConfig any](pluginName string, setFuncs ...SetPluginFunc[PluginConfig]) *CommonVmCtx[PluginConfig] {
  ctx := &CommonVmCtx[PluginConfig]{
    pluginName:      pluginName,
    log:             Log{pluginName},
    hasCustomConfig: true,
  }
  // CommonVmCtx 里设置自定义插件回调钩子函数
  for _, set := range setFuncs {
    set(ctx)
  }
  ...
  return ctx

2.1.3 插件上下文（CommonPluginCtx）

插件上下文主要是用来解析插件配置的，其核心代码在 OnPluginStart  方法中。我们摘取部分核心代码，大概看一下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
func (ctx *CommonPluginCtx[PluginConfig]) OnPluginStart(int) types.OnPluginStartStatus {
  // 调用 proxywasm.GetPluginConfiguration 获取插件配置
  data, err := proxywasm.GetPluginConfiguration()
  globalOnTickFuncs = nil
  ...
  var jsonData gjson.Result
  // 插件配置转成 json
  jsonData = gjson.ParseBytes(data)


  // 设置 parseOverrideConfig
  var parseOverrideConfig func(gjson.Result, PluginConfig, *PluginConfig) error
  if ctx.vm.parseRuleConfig != nil {
    parseOverrideConfig = func(js gjson.Result, global PluginConfig, cfg *PluginConfig) error {
      // 解析插件路由、域名、服务级别插件配置
      return ctx.vm.parseRuleConfig(js, global, cfg, ctx.vm.log)
    }
  }
  ...
  // 解析插件配置
  err = ctx.ParseRuleConfig(jsonData,
    func(js gjson.Result, cfg *PluginConfig) error {
      // 解析插件全局或者当 parseRuleConfig 没有设置时候同时解析路由、域名、服务级别插件配置
      return ctx.vm.parseConfig(js, cfg, ctx.vm.log)
    },
    parseOverrideConfig,
  )
  ...
  if globalOnTickFuncs != nil {
    ctx.onTickFuncs = globalOnTickFuncs
    ...
  }
  return types.OnPluginStartStatusOK
}
  • parseConfig ：解析插件全局配置，如果 parseRuleConfig 没有设置，那么 parseConfig 会同时解析全局配置和路由、域名、服务级别配置。也就是说插件全局配置和路由、域名、服务级别配置规则是一样的。
  • parseRuleConfig: 解析路由、域名、服务级别插件配置。如果设置 parseRuleConfig，也就是说插件全局配置和路由、域名、服务级别配置规则是不同的。

2.2.1 HTTP上下文（CommonHttpCtx）

HTTP 上下文的核心功能如下：

  • 请求和响应的处理：CommonHttpCtx 提供了对 HTTP 请求和响应的全面控制能力。开发者可以通过它读取请求头、请求体、查询参数等信息，并根据需要修改响应头、响应体等内容。例如，可以在  onHttpRequestHeaders  钩子中检查请求头中的认证信息，或者在  onHttpResponseBody  钩子中对响应体进行加密或压缩。
  • 流式处理：CommonHttpCtx 支持流式处理请求体和响应体。这对于处理大文件或实时数据流非常有用。通过  onHttpStreamingRequestBody  和  onHttpStreamingResponseBody  钩子，开发者可以逐块处理请求体或响应体，而不需要一次性加载整个内容。
  • 配置管理：CommonHttpCtx 可以访问插件配置，这些配置可以是全局配置，也可以是针对特定路由、域名或服务的配置。通过  config  字段，开发者可以根据不同的配置执行不同的逻辑。例如，某些路由可能需要特殊的认证逻辑，而其他路由则不需要。
  • 上下文管理：CommonHttpCtx 提供了  userContext  字段，允许开发者在 HTTP 请求的生命周期内存储和共享自定义数据。这对于需要在多个钩子函数之间传递数据的场景非常有用。例如，可以在  onHttpRequestHeaders  钩子中解析用户信息，并将其存储在  userContext  中，以便在后续的钩子中使用。

常用的钩子函数：

  • onHttpRequestHeaders：在接收到请求头时触发。可以用于检查请求头中的认证信息、修改请求头等。
  • onHttpRequestBody：在接收到请求体时触发。可以用于解析请求体内容、修改请求体等。
  • onHttpResponseHeaders：在接收到响应头时触发。可以用于修改响应头、添加自定义头等。
  • onHttpResponseBody：在接收到响应体时触发。可以用于修改响应体内容、加密或压缩响应体等。
  • onHttpStreamingRequestBody：在接收到流式请求体时触发。可以用于逐块处理请求体。
  • onHttpStreamingResponseBody：在接收到流式响应体时触发。可以用于逐块处理响应体。
  • onHttpStreamDone：在流式处理完成时触发。可以用于清理资源或执行最终的处理逻辑。

2.1.2 Types.Action

Types.Action  是一个非常重要的枚举类型，它用于控制 HTTP 请求和响应的处理流程。通过返回不同的  Types.Action  值，开发者可以决定是否继续处理请求或者暂停处理。在自定义插件中 onHttpRequestHeaders、onHttpRequestBody、onHttpResponseHeaders、onHttpResponseBody 返回值类型为 types.Action。通过 types.Action 枚举值来控制插件的运行流程，常见的返回值有 2 个。

一个是 types.ActionContinue，继续后续处理，比如继续读取请求 body，或者继续读取响应 body；另一个是 types.ActionPause，暂停后续处理，比如在 onHttpRequestHeaders 通过 Http 或者 Redis 调用外部服务获取认证信息，在调用外部服务回调钩子函数中调用 proxywasm.ResumeHttpRequest() 来恢复后续处理 或者调用 proxywasm.SendHttpResponseWithDetail() 来返回响应。

2.2 编写Wasm插件


编译 wasm 插件：

1
tinygo build -o main.wasm -scheduler=none -target=wasi -gc=custom -tags='custommalloc nottinygc_finalizer' ./main.go

官方固定要求 TinyGo 必须是 0.28.1 版本，Go 版本会提示要求在 1.18~1.20 之间
